海綿是聚氨酯泡沫塑料的一種，屬于軟質聚氨酯泡沫塑料。因有多孔狀蜂窩的結構，所以具有優(yōu)良的柔軟性、彈性、吸水性、耐水性的特點，被廣泛用于沙發(fā)、床墊、服裝、軟包裝等行業(yè)。

海綿的主要原材料：有機異氰酸酯 常用的是甲笨二異氰酸酯，簡稱TDI，有兩種異構體，即4-TDI，6-TDI。在生產海綿中4 -TDI占80%，6-TDI占20%。聚醚多元醇 海綿多采用聚醚丙二醇、聚醚丙三醇，其功能度少(2-3)，羥值低，分子量大。分子式為： CH3-CHO(C3H6O)m(C2H4O)nH 　 CH2O(C3H6O)m(C2H4O)nH。催化劑，促進聚醚多元醇與異氰酸反應使鏈增長的催化劑有辛酸亞錫、二丁基錫。促進交聯(lián)反應并能促進 異氰酸酯與水之間反應放出的CO2氣體的催化劑有三乙醇胺、三乙烯二胺、三乙胺等。水，在生產海綿中，水不可缺少，水與TDI反應放出CO2氣體，同時起著鏈增長作用。外用發(fā)泡劑 常用是低沸點氟烴類化合物，如一氟三氯甲烷(F-11)。由于不環(huán)保，一般用環(huán)戊來代替F-11，或二氯甲烷，效果不錯。如果不是生產特輕密度的海綿，亦可適當調整海綿主要原料比例，不使用外用發(fā)泡劑。泡沫穩(wěn)定劑(勻泡劑) 常用有機硅泡沫穩(wěn)定劑，目前主要用硅-碳鍵Si-C共聚物，用量在0.5%-5%。

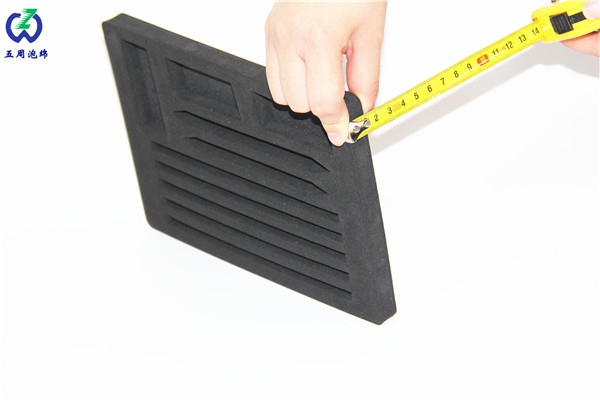

海綿加工是將發(fā)泡樹脂，發(fā)泡助劑和粘合劑樹脂(使成品具有粘合性)混合在一起進行發(fā)泡加工。將80份乙烯乙酸乙烯酯(EVA)、20份APAO PT 3385、20份偶氮二甲酰胺、l9份CaCO 和0.6份過氧化二異丙苯混合在一起，置于海綿模具中發(fā)泡，并用機械力擊破閉孔，即可制得發(fā)泡海綿。其密度(d)為0.028 g/cm ，25% 的壓縮硬度為1.9 KPa。海綿生產廠家通過磨削機切割產品：高速旋轉的砂輪可以用來對海綿進行磨削加工，在海綿塊上加工各種形狀的槽、弧等。

以上資訊是五周泡綿小編為你整理編輯，更多關于海綿的資訊，請持續(xù)關注。歡迎來電咨詢：139-1263-3184 伍小姐

轉載請注明地址：http://www.kxjxgs.cn
